qu'est ce qui il ya dans un porte logique

La fonction NON fait partie des trois fonctions de base uniques (avec la ET et la OU) qui

permettent d'obtenir toutes les autres fonctions.

La fonction NON est obtenue avec une seule variable. Elle est également appelée fonction NOT, pas ou inverseuse

Exemples de circuits intégrés :
CMOS : 4009, 4049
TTL : 7404, 7405, 7406, 7416.

La fonction «non» est également souvent utilisé en mode buffer et en adaptation de signaux numériques     (le circuit CMOS 4049 est un sextuple tampon inverseur).

shéma interne du circuit 4009

Chronogramme

si l'entré a = 1 alors on obtient un signal inversé a barre  X=0

si l'entré a = 0 alors on obtient un signal inversé a barre  X=1

 Composition interne

vidéo de simulation sur proteus 8

La fonction ET

La fonction ET posséde deux entrées a et b de niveau logique 0 ou 1 et selon leur états on obtient
4 combinaison

donc de cette table de vérité on comprend que la sortie S ne prenne la valeur 1 que si et seulement si tout les entrées sont au niveau 1 logique

si on a 3 entrées ou plus il faut que toute les entrées à l'état 1.

 Symbole du Porte logique ET

Ajouter une légende

fonction et logique

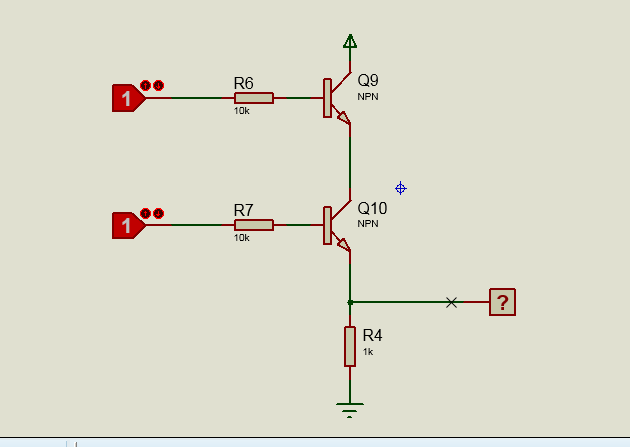

fonction logique et avec transistor en série

fonction ET Transistor en parallel

 fonction ET avec diode

la fonction ET est composé généralement avec deux transistor montés en série

la fonction OU est l'une des fonction logique combinatoire de base possédant 2 entrées ou plus et une seule

sortie qui dépend des états des entrées.

pour que la sortie soit a un état logique 1 il suffit d'avoir un état 1 sur l'un de ses entrées sinon (toute les entrées sont à l'état 0) la sortie reste à 0

table de vérité:

symbole de la fonction logique OU

Symbole afnor

symbole americain

Exemples de circuits intégrés :
CMOS : 4071 à 2 entées, 4075 à 3 entées 4072 à 4 entées
TTL : 7432 à 2 entées,  74HC4075 à 3 entées,  74HC4072 à 4 entées.

fonction OU logique
