Cmment ecrire une lettre sur matrix

Dans une matrice rouge sur proteus , on trouve différent types de matrice ; 5 *7  8*8 et de différent couleur , dans notre cas on prend la matrice rouge 8*8 qui possède 8 lignes et 8 colonnes , chaque colonnes contient des leds en anodes communs et chaque lignes contient des leds en cathode commun

Imag1



Pour allumer une leds considéré , il faut alimenter son colonne et sa lignes dont lequel elle appartient

Exp



Pour allumer la première leds , il faut alimenter la première ligne et la première colonne « les colonnes sont toujour alimentées par le + et les lignes sont alimentées par le – »

De cette facon , on peut allumer plusieurs leds de méme lignes et plusieur leds de meme colonne

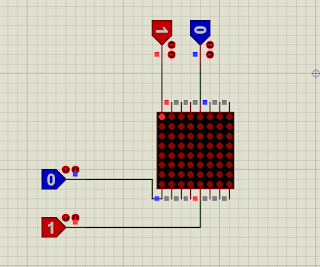

Si on désire d’allumer les deux leds comme le montre la figure suivant

Imag2



La led 1 appartient au premier ligne et au trois colonne.

La led 2 appartient au cinquième ligne et au septième  colonne.

On alimente les colonnes avec le + et les lignes avec le - ; on remarque que 4 les sont allumées

La led 1 appartient au premier ligne et au troisième colonne.

La led 2 appartient au cinquième ligne et au septième  colonne.

Une troisième led apparait  au premier ligne et au septième colonne.

Une quatrième led apparait  au cinquième ligne et au troisième colonne.



Pour éviter ce problème et allumer les deux leds considéré il faut considéré deux étapes

Etape 1 : mettre première ligne à 0 et 3^ème colonne a 1

                 mettre première ligne à 0 et 3^ème colonne a 1 donc allumer la led 1 SEUL

Etape 2 : mettre première ligne à 0 et 3^ème colonne a 1

                 mettre la cinquième ligne à 1 et 7^ème colonne a 0 donc allumer la led 2 SEUL

Ce schéma composé par un signal carré et un inverseur  illustre ce procédé



Les deux leds s’allument alternativement , si On augmente le signal a 100Hz on n' apercoit pas la permutation de l’allumage des deux leds de tel facon qu’on voit que les deux leds  allumés ensemble ; c’est la pertinence rétinienne.

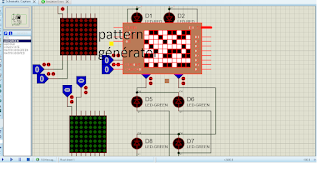

Supposant maintenant qu’on veut afficher une lettre « M » dans une matrice, il faut activer une par une les colonnes et en envoie a chaque activation les donnés .Donc on relie les colonnes et les lignes au générateur pattern




Pour  transféré les données comme il est apparue dans le generator pattern on utilise des inverseurs











Image 4

Si on régle la fréquence du permutationd’activation  des colonnes à 160 Hz et la fréquence du trigger par 160/8 =20 Hz pour les deux générateur pattern
